写字楼无线对讲解决方案
发布时间:2019-11-27   浏览量:913

      系统建设目标及要求

      设计概述

      无线对讲覆盖系统作为写字楼日常运营调度及安全保障情况下的无线移动通信工具,已经成为该项目管理部门不可或缺的一部分。随着管理部门的发展不断改良和升级,无线对讲覆盖系统已成为更高效、更全面和更安全的通信平台。无线对讲覆盖系统,是新一代数字模式下的通信平台,此系统采用数字化的结构特点,升级和扩容灵活可靠,系统话音清晰,对建筑内部的信号覆盖做到更均匀的分布,对外的信号泄露和防范干扰方面也更为全面,为该项目的管理者提供了更多的语音管理措施。整个无线对讲覆盖系统由信号源(中继台)和天馈分布系统两部分组成。信号源作为系统的核心部件,将接收到的对讲机信号处理后放大并回送到对讲机终端,从而起到建筑内外对讲机之间的桥接作用;天馈分布系统作为信号在建筑内传输的网络,使信号可以遍布建筑各个位置,通过室内天线来发射和接收附近对讲机终端的信息。

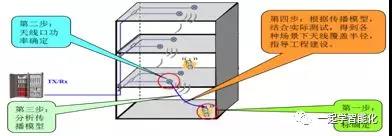

      1、无线对讲室内覆盖流程图如下所示:

      第一步:室内覆盖指标确定;

      第二步:天线口功率确定;

      第三步:分析传播模型;

     第四步:根据传播模型,结合实际测试,得到各种场景下天线覆盖半径,指导工程设计。

      系统设备布局

      信号源-中继台设计安装在消防控制室,整合在立式标准机柜中,所有信号都将在这里作汇接处理,并发散到整个建筑内部。中继台经过合路器、双工器后将信号输出给天馈分布系统,将信号传输到各个楼层的天线上,并通过天线将信号发送给移动中的对讲机终端。

      设计原则

      在保证对讲信号高质量的前提下,尽可能降低工程造价成本,采用适宜的线缆及器件。

在尽可能降低造价的前提下,在保证有足够的边缘信号强度的同时,控制信号强度在国家规定的范围之内——边缘场强≥-85dBm,地下室、电梯楼梯≥-95dBm,外泄电平<-105dBm。

      2、 系统功能

      本项目无线对讲系统覆盖区域为北奥大厦所有楼梯、电梯、设备机房等室内区域。

      本项目设计需要1套数字无线对讲覆盖系统,采用2台数字信道机,实现4个信道供保安、工程、保洁等部门使用,4个信道同时在线,互相可切换通信的工作信道,并不会互相产生干扰;

      系统的主机放置于消防安防控制室.采取光纤直放站信号拉远技术,实现射频信号的延伸覆盖。

      无线对讲覆盖区内可接通率:在无线对讲覆盖区内的98%位置,99%的时间移动手持对讲机可接入网络。

      本系统设计采用的频率经当地无线电管理局获得许可,并可在建网完成后获得系统使用许可证;系统附有扩容功能,如频道增容。合理造价:综合考虑施工工艺及施工难度,特别是合理安排布线。在保证质量的前提下,尽可能降低造价。系统建设完成后,在本楼宇覆盖区域内使用对讲机时,通话清晰。
